АСГ-10 |

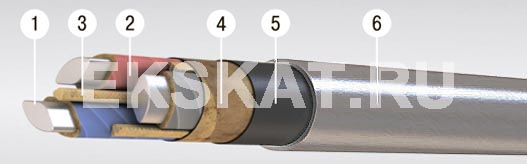

Элементы конструкции:
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 50-800 кв.мм; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Оболочка из свинцового сплава, покрытая вазелином.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки в блоках. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 ож | 2576 | 29,9 |
3х35 ож | 2559 | 28,7 |
3х50 ож | 2832 | 30,6 |
3х70 ож | 3349 | 33,4 |
3х70 | 3597 | 34,9 |
3х95 ож | 3967 | 36,5 |
3х95 | 4174 | 38,1 |
3х120 ож | 4410 | 38,9 |
3х120 | 4756 | 40,9 |
3х150 ож | 4949 | 41,3 |
3х150 | 5391 | 43,6 |
3х185 ож | 5666 | 44,3 |
3х185 | 6308 | 47,1 |
3х240 ож | 6832 | 48,6 |
3х240 | 7415 | 51,6 |
