ААБ2л-6

ААБ2л-6

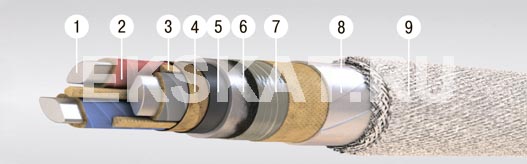

Элементы конструкции:
  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм.,
    • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка;
  7. Подушка из битума, пленки ПВХ и крепированной бумаги;
  8. Броня из стальных лент;
  9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием блуждающих токов, и со средней и высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 65
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 6
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 17
Максимальная рабочая температура жилы при перегрузке, °С: 90
Номинальное постоянное напряжение, кВ: 15
Радиус изгиба кабелей, наружных диаметров: 25
Разность уровней, не более, м: 20
Температура токопроводящих жил при коротком замыкании, °С: 200
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество и сечение жил,
шт х кв.мм
Масса кабеля,
кг/км
Наружный диаметр,
мм
3х50 ож  2168  37,4
3х70 ож  2531  40,1
3х70  2650  41,5
3х95 ож  2932  43,0
3х95  3109  44,8
3х120 ож  3310  45,5
3х120  3511  47,5
3х150 ож  3690  47,8
3х150  3955  50,2
3х185 ож  4197  50,8
3х185  4534  53,5
3х240 ож  5047  55,2
3х240  5409  58,2
