ЦСБВнг-LS-6

ЦСБВнг-LS-6

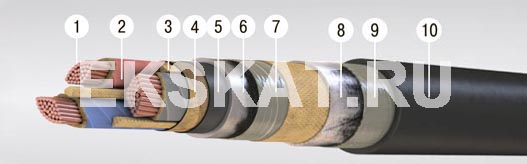

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм,
    • многопроволочная сечением 25-240 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги;
  6. Свинцовая оболочка;
  7. Подслой из битума и ПЭТ пленки;
  8. Внутренняя оболочка из ПВХ композиции пониженной пожароопасности;
  9. Броня из стальных оцинкованных лент;
  10. Наружная оболочка из ПВХ композиции  пониженной пожароопасности.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 6 И 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-I, В-Iа, В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦСБВнг-LS) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категория В). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 80
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 6
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 60
Испытательное переменное напряжение частотой 50 Гц, кВ: 17
Максимальная рабочая температура жилы при перегрузке, °С: 105
Номинальное постоянное напряжение, кВ: 15
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  3356  35,4
3х25  3592  37,2
3х35 ож  3407  34
3х35  3616  35,5
3х50 ож  4000  36,2
3х50  4168  37,5
3х70  5204  41,1
3х95  6327  44,3
3х120  7373  47,2
3х150  8511  49,9
3х185  9959  53,2
3х240  12263  58,1
