АСБГ-10

АСБГ-10

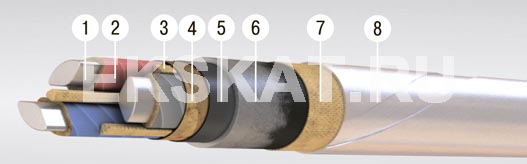

Элементы конструкции:
  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм - "ож",
    • многопроволочная сечением 70-800 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума и крепированной бумаги;
  8. Броня из стальных лент.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 60
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Радиус изгиба многожильных кабелей, наружных диаметров: 15
Радиус изгиба одножильных кабелей, наружных диаметров: 25
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 25
Максимальная рабочая температура жилы при перегрузке, °С: 80
Номинальное постоянное напряжение, кВ: 25
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  3052  37,1
3х35 ож  3021  35,9
3х50 ож  3316  37,8
3х70 ож  3817  40,5
3х70  4067  42
3х95 ож  4398  43,5
3х95  4619  45,1
3х120 ож  4862  45,9
3х120  5210  47,9
3х150 ож  5406  48,3
3х150  5801  50,5
3х185 ож  6080  51,2
3х185  6653  53,9
3х240 ож  7184  55,4
3х240  8369  59,6
