ААПл-1

ААПл-1

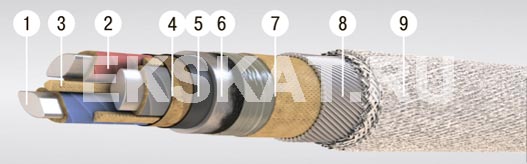

Элементы конструкции
  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм.,
    • многопроволочная (класс 2) сечением 70-240 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка;
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи или стеклопряжи;
  8. Броня из стальных круглых оцинкованных проволок;
  9. Наружный покров из кабельной пряжи и мела.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦААПл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 80
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 4
Максимальная рабочая температура жилы при перегрузке, °С: 105
Радиус изгиба кабелей, наружных диаметров: 25
Электрическое сопротивление изоляции, не менее МОм*км: 100

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х95 ож  3400  40,9
3х95  3592  42,6
3х120 ож  3919  44,1
3х120  4148  46,1
3х150 ож  4351  46,5
3х150  4672  48,8
3х185 ож  4977  49,9
3х185  5342  52,6
3х240 ож  5860  54,2
3х240  6321  57,3
3х70+1х35  3437  41,9
3х95+1х50 ож  3847  43,8
3х95+1х50  4046  45,5
3х120+1х70 ож  4380  47
3х120+1х70  4651  48,9
3х150+1х70 ож  4812  49,2
3х150+1х70  5139  51,5
3х185+1х95 ож  5568  53
3х185+1х95  5956  55,9
3х240+1х120 ож  6569  57,8
3х240+1х120  7064  61,2
4х70 ож  3386  40,8
4х70  3494  41,8
4х95 ож  3959  44,2
4х95  4132  45,4
4х120 ож  4572  47,8
4х120  4776  49,1
4х150 ож  5128  50,4
4х150  5422  52,7
4х185 ож  5896  54,3
4х185  6307  57
4х240 ож  7059  59,5
4х240  7513  62,2
