АСПГ-6

АСПГ-6

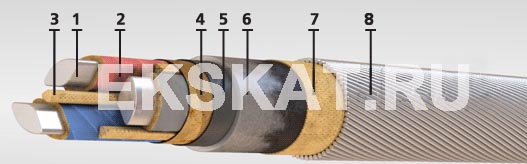

Элементы конструкции:
  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм - "ож",
    • многопроволочная сечением 70-240 кв.мм;

  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума, крепированной бумаги и кабельной пряжи;
  8. Броня из стальных оцинкованных проволок.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (вертикальные участки трасс);
• во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСПГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 65
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 6
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 17
Максимальная рабочая температура жилы при перегрузке, °С: 90
Номинальное постоянное напряжение, кВ: 15
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  3508  35,1
3х35 ож  3372  33,9
3х50 ож  3779  35,9
3х70 ож  4335  38,7
3х70  4508  40
3х95 ож  4916  41,5
3х95  5249  43,3
3х120 ож  5501  44
3х120  5882  46
3х150 ож  6066  46,4
3х150  6552  48,7
3х185 ож  6843  49,3
3х185  7360  51,9
3х240 ож  8031  53,6
3х240  8610  56,5
