ЦААБл-10

ЦААБл-10

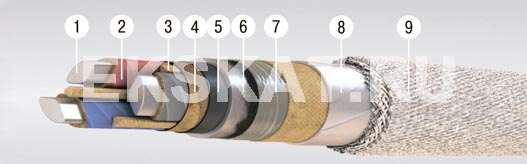

Элементы конструкции
  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм.,
    • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка;
  7. Подушка из битума, пленки ПВХ и крепированной бумаги;
  8. Броня из стальных лент;
  9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 25
Максимальная рабочая температура жилы при перегрузке, °С: 90
Номинальное постоянное напряжение, кВ: 25
Радиус изгиба кабелей, наружных диаметров: 25
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  2265  40,5
3х35 ож  2271  39,3
3х50 ож  2507  41,2
3х70 ож  2892  44
3х70  3037  45,4
3х95 ож  3274  47
3х95  3437  48,6
3х120 ож  3654  49,4
3х120  3864  51,3
3х150 ож  4046  51,7
3х150  4338  54,1
3х185 ож  4594  54,7
3х185  4965  57,6
3х240 ож  5435  59,1
3х240  5423  63,2
