ЦААБвГ-6 |

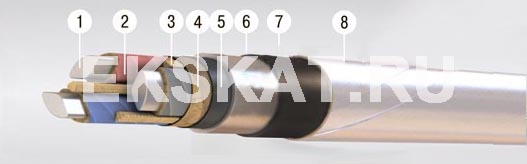

- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 2) сечением 70-240 кв. мм.; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изолционным пропиточным составом;
- Экран из электропроводящей бумаги;
- Алюминиевая оболочка;
- Подушка из выпрессованного ПВХ пластиката;
- Броня из стальных или стальных оцинкованных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сырых, частично затапливаемых помещениях со средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААБвГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х50 ож | 2130 | 36,8 |
3х70 ож | 2486 | 39,6 |
3х70 | 2638 | 41,3 |
3х95 ож | 2922 | 42,8 |
3х95 | 3092 | 44,6 |
3х120 ож | 3297 | 45,3 |
3х120 | 3490 | 47,3 |
3х150 ож | 3672 | 47,7 |
3х150 | 3929 | 50 |
3х185 ож | 4175 | 50,6 |
3х185 | 4527 | 53,6 |
