АСГ-6 |

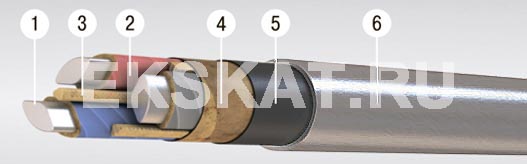

Элементы конструкции:
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 50-800 кв.мм; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Оболочка из свинцового сплава, покрытая вазелином.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки в блоках. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 ож | 2088 | 25,9 |
3х35 ож | 1996 | 24,6 |
3х50 ож | 2324 | 26,7 |
3х70 ож | 2789 | 29,5 |
3х70 | 2933 | 30,8 |
3х95 ож | 3319 | 32,4 |
3х95 | 3600 | 34,2 |
3х120 ож | 3818 | 35 |
3х120 | 4152 | 37 |
3х150 ож | 4340 | 37,4 |
3х150 | 4744 | 39,7 |
3х185 ож | 5002 | 40,3 |
3х185 | 5492 | 43 |
3х240 ож | 6119 | 44,7 |
3х240 | 6687 | 47,7 |
