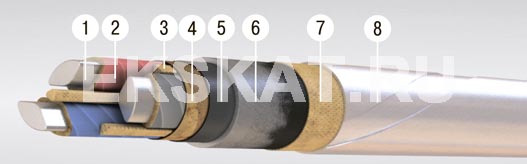

АСБГ-6 |
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-800 кв.мм; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума и крепированной бумаги;
- Броня из стальных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 ож | 2527 | 33,1 |
3х35 ож | 2447 | 31,9 |
3х50 ож | 2772 | 33,9 |
3х70 ож | 3261 | 36,7 |
3х70 | 3420 | 38 |
3х95 ож | 3776 | 39,5 |
3х95 | 4064 | 41,3 |
3х120 ож | 4289 | 42 |
3х120 | 4587 | 44 |
3х150 ож | 4779 | 44,4 |
3х150 | 5188 | 46,7 |
3х185 ож | 5451 | 47,3 |
3х185 | 5898 | 49,9 |
3х240 ож | 6520 | 51,6 |
3х240 | 7035 | 54,5 |
