ААП2л-6 |

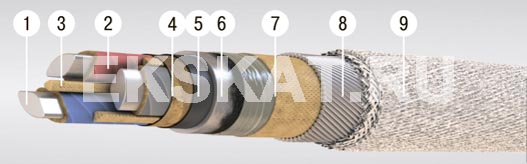

Элементы конструкции
- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 2) сечением 70-240 кв. мм.; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
- Броня из стальных круглых оцинкованных проволок;
- Наружный покров из кабельной пряжи и мела.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием блуждающих токов, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦААП2л) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х50 ож | 3453 | 42,4 |
3х70 ож | 3897 | 45,1 |
3х70 | 4078 | 46,5 |
3х95 ож | 4419 | 48 |
3х95 | 4651 | 49,8 |
3х120 ож | 4882 | 50,5 |
3х120 | 5136 | 52,5 |
3х150 ож | 5309 | 52,8 |
3х150 | 5663 | 55,2 |
3х185 ож | 5936 | 55,8 |
3х185 | 6354 | 58,5 |
3х240 ож | 6924 | 60,2 |
3х240 | 7406 | 63,2 |
