ЦСБГ-10

ЦСБГ-10

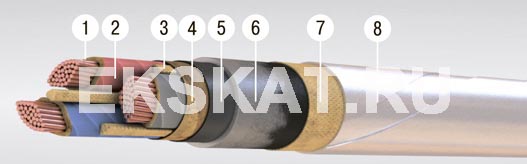

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм - "ож",
    • многопроволочная  сечением 25-800 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума и крепированной бумаги;
  8. Броня из стальных лент.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-I, В-Iа, В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 25
Максимальная рабочая температура жилы при перегрузке, °С: 90
Номинальное постоянное напряжение, кВ: 25
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  3472  37,1
3х25  3747  38,9
3х35 ож  3632  36
3х35  3772  37,1
3х50 ож  4152  37,9
3х50  4366  39,3
3х70  5287  42,2
3х95  6354  45,3
3х120  7400  48
3х150  8491  50,7
3х185  9998  54
