СБШв-6

СБШв-6

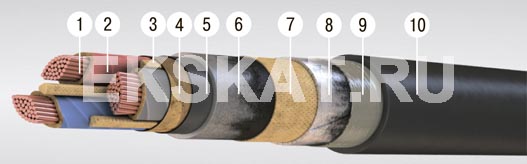

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм - "ож",
    • многопроволочная  сечением 25-240 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума и крепированной бумаги;
  8. Броня из стальных лент;
  9. Подслой из битума и ПЭТ пленки;
  10. Наружный покров из ПВХ пластиката.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки во взрывоопасных зонах В-I, В-Iа и в шахтах, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 65
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 6
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 17
Максимальная рабочая температура жилы при перегрузке, °С: 90
Номинальное постоянное напряжение, кВ: 15
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  3207  36,2
3х25  3436  38
3х35 ож  3309  35
3х35  3494  36,3
3х50 ож  3874  37
3х50  4036  38,3
3х70  5026  41,7
3х95  6136  44,9
3х120  7142  47,6
3х150  8258  50,3
3х185  9706  53,8
3х240  11922  58,3
