ААП2л-1

ААП2л-1

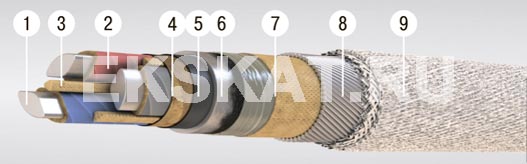

Элементы конструкции
  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм.,
    • многопроволочная (класс 2) сечением 70-240 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка;
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
  8. Броня из стальных круглых оцинкованных проволок;
  9. Наружный покров из кабельной пряжи и мела.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием блуждающих токов, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦААП2л) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 80
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 4
Максимальная рабочая температура жилы при перегрузке, °С: 105
Номинальное постоянное напряжение, кВ: 2,5
Радиус изгиба кабелей, наружных диаметров: 25
Разность уровней, не более, м: 25
Электрическое сопротивление изоляции, не менее МОм*км: 100

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х95 ож  3547  41,9
3х95  3745  43,6
3х120 ож  4076  45,1
3х120  4351  47,1
3х150 ож  4515  47,5
3х150  4843  49,8
3х185 ож  5151  50,9
3х185  5525  53,6
3х240 ож  6047  55,2
3х240  6518  58,3
3х70+1х35  3627  42,9
3х95+1х50 ож  4002  44,8
3х95+1х50  4207  46,5
3х120+1х70 ож  4585  48
3х120+1х70  4822  49,9
3х150+1х70 ож  4984  50,2
3х150+1х70  5318  52,5
3х185+1х95 ож  5752  54
3х185+1х95  6148  56,9
3х240+1х120 ож  6767  58,8
3х240+1х120  7312  62,2
4х70 ож  3535  41,8
4х70  3645  42,8
4х95 ож  4118  45,2
4х95  4295  46,4
4х120 ож  4783  48,8
4х120  4951  50,1
4х150 ож  5307  51,4
4х150  5608  53,7
4х185 ож  6087  55,3
4х185  6547  58
4х240 ож  7307  60,5
4х240  7728  63,2
