АСП2л-1

АСП2л-1

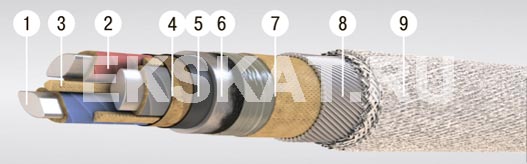

Элементы конструкции:
  1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм - "ож",
    • многопроволочная сечением 70-240 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
  8. Броня из стальных оцинкованных проволок;
  9. Наружный покров  из волокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) с высокой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс).

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 80
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 4
Максимальная рабочая температура жилы при перегрузке, °С: 105
Номинальное постоянное напряжение, кВ: 2,5
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 25
Электрическое сопротивление изоляции, не менее МОм*км: 100

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х70 ож  3816  38,9
3х70  3990  40,3
3х95 ож  4397  41,8
3х95  4655  43,5
3х120 ож  5085  45
3х120  5422  47
3х150 ож  5640  47,4
3х150  6116  49,8
3х185 ож  6464  50,8
3х185  6981  53,5
3х240 ож  7635  55,2
3х240  8251  58,2
3х50+1х25 ож  3606  38,2
3х70+1х35 ож  4176  41,1
3х70+1х35 ож  4156  40,9
3х70+1х35  4469  42,8
3х95+1х50 ож  4999  44,7
3х95+1х50 ож  4914  44,3
3х95+1х50  5267  46,5
3х120+1х70 ож  5688  47,9
3х120+1х70  6093  49,8
3х150+1х70 ож  6270  50,2
3х150+1х70  6728  52,5
3х185+1х95 ож  7223  54
3х185+1х95  7806  56,9
3х240+1х120 ож  8517  58,6
3х240+1х120  9218  61,9
4х50 ож  3680  38,6
4х70 ож  4376  41,7
4х70  4619  43,3
4х95 ож  5128  45,1
4х95  5506  47,1
4х120 ож  5915  48,7
4х120  6357  50,9
4х150 ож  6639  51,4
4х150  7164  54,1
4х185 ож  7676  55,3
4х185  8337  58,5
4х240 ож  9137  60,2
4х240  9945  64
