СГ-20 |

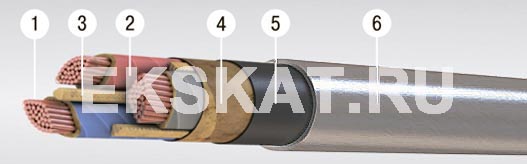

Элементы конструкции:
- Медная токопроводящая жила:
• однопроволочная сечением 25-50 кв.мм - "ож",
• многопроволочная сечением 25-800 кв.мм; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Оболочка из свинцового сплава, покрытая вазелином.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели предназначены для прокладки в блоках.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
1х25 | 2054 | 24,6 |
1х35 | 2335 | 26 |
1х50 | 2553 | 29,6 |
1х70 | 2963 | 28,6 |
1х95 | 3356 | 30,3 |
1х120 | 3493 | 29,9 |
1х150 | 4115 | 32,6 |
1х185 | 4696 | 34,4 |
1х240 | 5581 | 37,1 |
1х300 | 6470 | 39,6 |
1х400 | 7865 | 43,2 |
