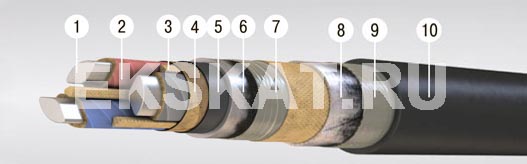

АСБ2лШв-6 |
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-240 кв.мм; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент;
- Подслой из битума и ПЭТ пленки;
- Наружный покров из ПВХ пластиката.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) с высокой коррозионной активностью на трассах с наличием блуждающих, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели могут быть использованы для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 ож | 2880 | 37,2 |
3х35 ож | 2788 | 35,9 |
3х50 ож | 3133 | 37,9 |
3х70 ож | 3649 | 40,7 |
3х70 | 3861 | 42,5 |
3х95 ож | 4232 | 44 |
3х95 | 4540 | 45,7 |
3х120 ож | 4772 | 46,5 |
3х120 | 5092 | 48,4 |
3х150 ож | 5288 | 48,8 |
3х150 | 5723 | 51,1 |
3х185 ож | 5992 | 51,7 |
3х185 | 6517 | 54,8 |
3х240 ож | 7158 | 56,4 |
3х240 | 7707 | 59,3 |
