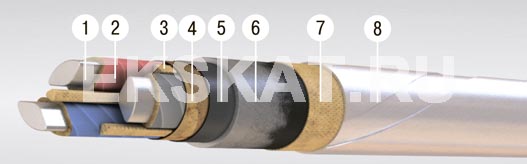

АСБГ-1 |
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-800 кв.мм; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума и крепированной бумаги;
- Броня из стальных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
1х185 | 2456 | 31,3 |
1х240 ож | 2488 | 30,7 |
1х240 | 2877 | 33,9 |
1х300 | 3358 | 36,7 |
1х400 | 3991 | 40,2 |
1х500 | 4760 | 44 |
1х625 | 5593 | 47,8 |
1х800 | 6803 | 52,9 |
3х70 ож | 2407 | 30,5 |
3х70 | 2550 | 31,9 |
3х95 ож | 2887 | 33,4 |
3х95 | 3077 | 35,1 |
3х120 ож | 3437 | 36,6 |
3х120 | 3708 | 38,6 |
3х150 ож | 3889 | 39 |
3х150 | 4271 | 41,4 |
3х185 ож | 4575 | 42,4 |
3х185 | 5002 | 45,1 |
3х240 ож | 5587 | 46,8 |
3х240 | 6064 | 49,8 |
3х50+1х25 ож | 2235 | 29,8 |
3х70+1х35 ож | 2704 | 32,7 |
3х70+1х35 ож | 2683 | 32,5 |
3х70+1х35 | 2929 | 34,4 |
3х95+1х50 ож | 3352 | 36,3 |
3х95+1х50 ож | 3304 | 35,9 |
3х95+1х50 | 3551 | 38,1 |
3х120+1х70 ож | 3943 | 39,5 |
3х120+1х70 | 4240 | 41,4 |
3х150+1х70 ож | 4419 | 41,8 |
3х150+1х70 | 4773 | 44,1 |
3х185+1х95 ож | 5198 | 45,6 |
3х185+1х95 | 5680 | 48,5 |
3х240+1х120 ож | 6323 | 50,2 |
3х240+1х120 | 6887 | 53,5 |
4х50 ож | 2309 | 30,2 |
4х70 ож | 2866 | 33,3 |
4х70 | 3039 | 34,9 |
4х95 ож | 3481 | 36,7 |
4х95 | 3752 | 38,7 |
4х120 ож | 4132 | 40,3 |
4х120 | 4469 | 42,5 |
4х150 ож | 4714 | 43 |
4х150 | 5138 | 45,7 |
4х185 ож | 5617 | 46,9 |
4х185 | 6140 | 50,1 |
4х240 ож | 6872 | 51,8 |
4х240 | 7505 | 55,6 |
