СБнлШнг-10

СБнлШнг-10

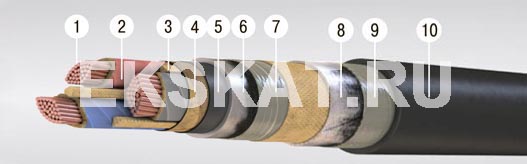

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм,
    • многопроволочная сечением 50-240 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги;
  6. Свинцовая оболочка;
  7. Подушка из битума, пленок ПЭТ и ПВХ, стеклянной пряжи;
  8. Броня из стальных оцинкованных лент;
  9. Подслой из битума и ПЭТ пленки;
  10. Наружный покров из ПВХ пластиката пониженной горючести.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-I, В-Iа, В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦСБнлШнг) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 60
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 25
Максимальная рабочая температура жилы при перегрузке, °С: 80
Номинальное постоянное напряжение, кВ: 25
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  3843  39,7
3х25  4139  41,5
3х35 ож  3939  38,4
3х35  4107  39,7
3х50 ож  4497  40,5
3х50  4722  41,9
3х70  5695  45
3х95  6769  48,1
3х120  7842  50,8
3х150  8957  53,5
3х185  10503  57,2
3х240  12694  61,5
