ОСК-20

ОСК-20

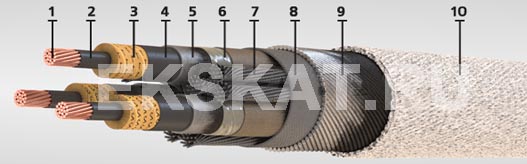

Элементы конструкции:
  1. Медная токопроводящая жила:
    • многопроволочная сечением 25-185 кв.мм;

  2. Экран из электропроводящей бумаги;
  3. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом,
    цифровая маркировка жил: 1, 2, 3;
  4. Экран из электропроводящей бумаги;
  5. Свинцовая оболочка;
  6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
  7. Заполнение из кабельной пряжи;
  8. Подушка из кабельной пряжи;
  9. Броня из стальных оцинкованных проволок;
  10. Наружный покров из битума и волокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в воде, в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 65
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 20
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 50
Номинальное постоянное напряжение, кВ: 50
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Строительная длина, не менее м: 250
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25  16301  77,6
3х35  17415  80,4
3х50  18365  82,5
3х70  20395  86,2
3х95  22168  89,9
3х120  22331  89
3х150  25232  94,8
3х185  27616  98,9
