ААБл-1

ААБл-1

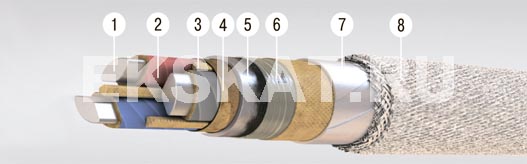

Элементы конструкции
  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 50-240 кв. мм.,
    • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка;
  7. Подушка из битума, пленки ПВХ и крепированной бумаги;
  8. Броня из стальных лент;
  9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Гарантийный срок эксплуатации, год: 54
Максимальная рабочая температура жилы, °С: 80
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 4
Максимальная рабочая температура жилы при перегрузке, °С: 105
Номинальное постоянное напряжение, кВ: 2,5
Радиус изгиба кабелей, наружных диаметров: 25
Разность уровней, не более, м: 25
Электрическое сопротивление изоляции, не менее МОм*км: 100

Количество и сечение жил,
шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
1х240
1884
34,2
1х240+2х1,5
2108
36,7
1х300
2189
36,8
1х300+2х1,5
2462
39,6
1х400
2621
39,9
1х400+2х1,5
2911
42,9
1х500
3146
43,7
1х500+2х1,5
3461
46,7
1х625+2х1,5
3684
47,0
1х625+2х1,5
4070
50,4
1х800
4488
51,7
1х800+2х1,5
4993
55,7
3х95 ож
2072
35,7
3х95
2211
37,4
3х120 ож
2463
38,9
3х120
2644
40,9
3х150 ож
2798
41,3
3х150
3036
43,6
3х185 ож
3297
44,7
3х185
3588
47,4
3х240 ож
4022
49,0
3х240
4377
52,1
3х70+1х35
2086
36,7
3х95+1х50 ож
2388
38,6
3х95+1х50
2534
40,3
3х120+1х70 ож
2833
41,8
3х120+1х70
3015
43,7
3х150+1х70 ож
3168
44,0
3х150+1х70
3411
46,3
3х185+1х95 ож
3762
47,8
3х185+1х95
4075
50,7
3х240+1х120 ож
4711
53,4
3х240+1х120
5027
56,2
4х70 ож
2086
36,2
4х70
2189
37,3
4х95 ож
2537
39,5
4х95
2682
41,0
4х120 ож
3018
43,0
4х120
3185
44,5
4х150 ож
3461
45,8
4х150
3680
47,6
4х185 ож
4192
50,4
4х185
4422
52,0
4х240 ож
5184
55,6
4х240
5403
57,1
