ЦСШв-35

ЦСШв-35

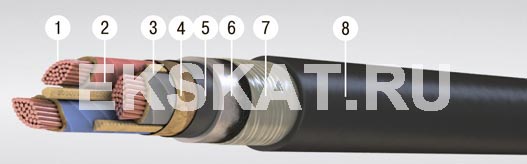

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм - "ож",
    • многопроволочная  сечением 25-240 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
  8. Броня из стальных оцинкованных проволок;
  9. Наружный покров изволокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям. Кабели применяются для прокладки в шахтах, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦСПл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Могут прокладываться в шахтах.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 65
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 35
Радиус изгиба многожильных кабелей, наружных диаметров: 15
Радиус изгиба одножильных кабелей, наружных диаметров: 25
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 88
Номинальное постоянное напряжение, кВ: 87,5
Разность уровней, не более, м: 15
Строительная длина, не менее м: 250
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
1х120  207  40,7
1х150  4812  43,3
1х185  5406  45,2
1х240  6303  48,2
1х300  7206  50,6
1х400  8340  52,5
1х400  8565  54,1
