ЦААШв-1

ЦААШв-1

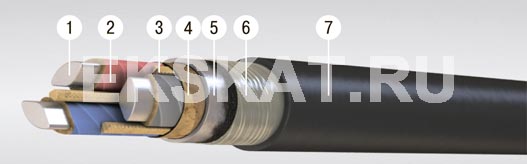

Элементы конструкции
  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 70-240 кв. мм.,
    • многопроволочная (класс 1 и 2) сечением 70-800 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Алюминиевая оболочка;
  6. Подслой  из битума и пленки ПЭТ;
  7. Наружный покров из ПВХ пластиката.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 80
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 4
Максимальная рабочая температура жилы при перегрузке, °С: 105
Номинальное постоянное напряжение, кВ: 2,5
Радиус изгиба кабелей, наружных диаметров: 25
Разность уровней, не более, м: 25
Электрическое сопротивление изоляции, не менее МОм*км: 100

Количество и сечение жил, шт. х кв. мм
Расчетная
масса кабеля, кг/км
Наружный диаметр, мм
1x240
1387
29,0
1x300
1651
31,6
1x400
2034
34,7
1x500
2537
38,9
1x625
3027
42,2
1x800
3808
47,3
3x95 ож
1488
30,5
3x95
1587
32,3
Зх120ож
1823
33,7
3x120
1986
36,1
3x150 ож
2147
36,5
3x150
2343
38,9
Зх185ож
2589
39,9
3x185
2828
42,6
3x240 ож
3254
44,3
3x240
3575
47,8
3x70+1x35
1477
31,5
3x95+1x50 ож
1752
33,4
3x95+1x50
1888
35,6
3x120+1x70 ож
2172
37,0
3x120+1x70
2310
38,9
3x150+1x70 ож
2468
39,3
3x150+1x70
2659
41,6
3x185+1x95 ож
2999
43,1
3x185+1x95
3286
46,4
3x240+1x120 ож
3917
49,1
3x240+1x120
4190
51,8
4x70 ож
1508
31,0
4x70
1592
32,2
4x95 ож
1901
34,4
4x95
2054
36,2
4х120ож
2357
38,2
4x120
2497
39,8
4x150 ож
2753
41,0
4x150
2941
42,9
4x185 ож
3449
46,0
4x185
3654
47,6
4x240 ож
4358
51,3
4x240
4555
52,8
