СП2л-1 |

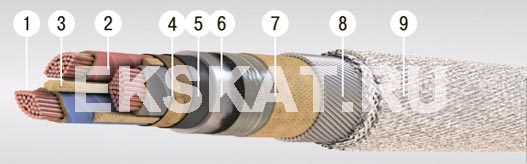

Элементы конструкции:
- Медная токопроводящая жила:
• однопроволочная сечением 25-50 кв.мм - "ож",
• многопроволочная сечением 25-240 кв.мм; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
- Броня из стальных оцинкованных проволок;
- Наружный покров из кабельной пряжи и мела.
Область применения:
| Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
| 3х70 | 5296 | 40,5 |
| 3х95 | 6444 | 43,7 |
| 3х120 | 7669 | 47,2 |
| 3х150 | 8821 | 49,9 |
| 3х185 | 10349 | 53,6 |
| 3х240 | 12671 | 58,1 |
