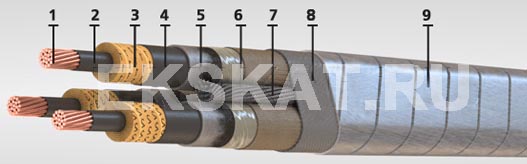

ОСБГ-20 |
- Медная токопроводящая жила:
• многопроволочная сечением 25-400 кв.мм; - Экран из электропроводящей бумаги;
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом,
цифровая маркировка жил: 1, 2, 3; - Экран из электропроводящей бумаги;
- Свинцовая оболочка;
- Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
- Заполнение из кабельной пряжи;
- Подушка из кабельной пряжи;
- Броня из стальных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iг и В-II, если отсутствует опасность механических повреждений в ходе эксплуатации; во взрывоопасных зонах В-Iб и В-IIа, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦОСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 | 8771 | 62 |
3х35 | 9661 | 64,6 |
3х50 | 10406 | 66,5 |
3х70 | 11739 | 70 |
3х95 | 13094 | 73,4 |
3х120 | 13476 | 72,6 |
3х150 | 15585 | 77,9 |
3х185 | 17443 | 81,7 |
