ААГ-1 |

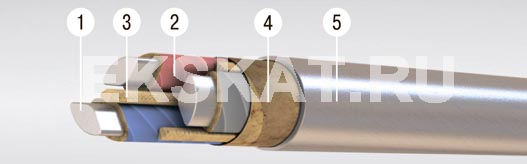

- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 1 и 2) сечением 50-800 кв. мм.; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным составом;
- Алюминиевая оболочка.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в сухих помещениях, каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
1х240 | 1161 | 26 |
1х300 | 1417 | 28,8 |
1х400 | 1793 | 32,3 |
1х500 | 2220 | 36,1 |
1х625 | 2725 | 39,9 |
1х800 | 3499 | 45,2 |
3х95 ож | 1202 | 25,5 |
3х95 | 1283 | 27,2 |
3х120 ож | 1504 | 28,7 |
3х120 | 1616 | 30,7 |
3х150 ож | 1773 | 31,1 |
3х150 | 1943 | 33,4 |
3х185 ож | 2178 | 34,5 |
3х185 | 2386 | 37,2 |
3х240 ож | 2795 | 38,8 |
3х240 | 3041 | 41,9 |
3х70+1х35 | 1181 | 26,5 |
3х95+1х50 ож | 1436 | 28,4 |
3х95+1х50 | 1525 | 30,1 |
3х120+1х70 ож | 1792 | 31,6 |
3х120+1х70 | 1910 | 33,5 |
3х150+1х70 ож | 2064 | 33,8 |
3х150+1х70 | 2230 | 36,1 |
3х185+1х95 ож | 2553 | 37,6 |
3х185+1х95 | 2769 | 40,5 |
3х240+1х120 ож | 3269 | 42,4 |
3х240+1х120 | 3544 | 45,8 |
4х70 ож | 1190 | 25,4 |
4х70 | 1239 | 26,4 |
4х95 ож | 1541 | 28,8 |
4х95 | 1614 | 30 |
4х120 ож | 1931 | 32,4 |
4х120 | 2031 | 33,7 |
4х150 ож | 2278 | 35 |
4х150 | 2453 | 37,3 |
4х185 ож | 2818 | 38,9 |
4х185 | 3061 | 41,6 |
4х240 ож | 3649 | 44,1 |
4х240 | 3894 | 46,8 |
