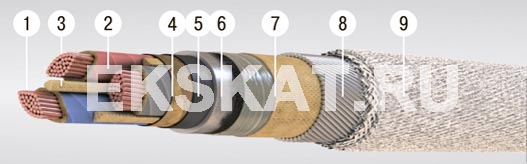

Элементы конструкции:
  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм - "ож",
    • многопроволочная  сечением 25-240 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
  8. Броня из стальных оцинкованных проволок;
  9. Наружный покров из волокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в воде, если в процессе эксплуатации подвергаются значительным растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦСКл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 25
Максимальная рабочая температура жилы при перегрузке, °С: 90
Номинальное постоянное напряжение, кВ: 25
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  6743  48,3
3х25  7179  50,2
3х35 ож  6794  47,2
3х35  7043  48,3
3х50 ож  7426  49,1
3х50  7902  50,6
3х70  9060  53,5
3х95  10413  56,7
3х120  11703  59,5
3х150  13088  62,2
3х185  15027  65,6
