ААБ2лШп-10 |

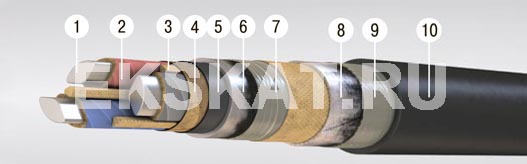

Элементы конструкции:
- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 2) сечением 70-240 кв. мм.; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент;
- Подслой из битума и пленки ПЭТ;
- Наружный покров из полиэтилена высокого давления.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля, кг/км |
Наружный диаметр, мм |
3х25 ож | 2292 | 40,8 |
3х35 ож | 2297 | 39,6 |
3х50 ож | 2535 | 41,5 |
3х70 ож | 2965 | 44,8 |
3х70 | 3113 | 46,3 |
3х95 ож | 3354 | 47,8 |
3х95 | 3520 | 49,5 |
3х120 ож | 3738 | 50,2 |
3х120 | 3952 | 52,2 |
3х150 ож | 4185 | 53,2 |
3х150 | 4484 | 55,6 |
3х185 ож | 4742 | 56,2 |
3х185 | 5122 | 59 |
3х240 ож | 5597 | 60,5 |
3х240 | 6657 | 65,3 |
