ЦАОСБ-35

ЦАОСБ-35

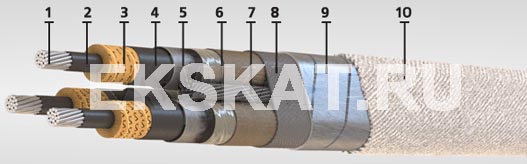

Элементы конструкции
  1. Алюминиевая токопроводящая жила:
    • многопроволочная сечением 25-400 кв.мм;
  2. Экран из электропроводящей бумаги;
  3. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    цифровая маркировка жил: 1, 2, 3;
  4. Экран из электропроводящей бумаги;
  5. Свинцовая оболочка;
  6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
  7. Заполнение из кабельной пряжи;
  8. Подушка из кабельной пряжи;
  9. Броня из стальных лент;
  10. Наружный покров из волокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАОСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 65
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 35
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 88
Номинальное постоянное напряжение, кВ: 87,5
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Строительная длина, не менее м: 250
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3x120  14698  85,1
3x150  15929  88,6
3x185  18005  95
3x240  19322  97,8
3x240  19986  100,4
3x300  21840  105,2
3x400  24629  112,2
