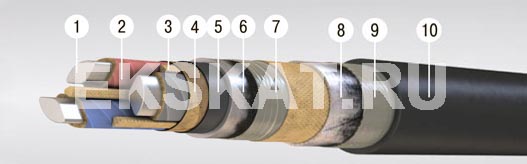

АСБлШв-6 |
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-240 кв.мм; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент;
- Подслой из битума и ПЭТ пленки;
- Наружный покров из ПВХ пластиката.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБлШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 ож | 2840 | 37,2 |
3х35 ож | 2750 | 35,9 |
3х50 ож | 3091 | 37,9 |
3х70 ож | 3604 | 40,7 |
3х70 | 3814 | 42,5 |
3х95 ож | 4183 | 44 |
3х95 | 4488 | 45,7 |
3х120 ож | 4720 | 46,5 |
3х120 | 5037 | 48,4 |
3х150 ож | 5232 | 48,8 |
3х150 | 5664 | 51,1 |
3х185 ож | 5932 | 51,7 |
3х185 | 6453 | 54,8 |
3х240 ож | 7092 | 56,4 |
3х240 | 7638 | 59,3 |
