ЦСПл-10

ЦСПл-10

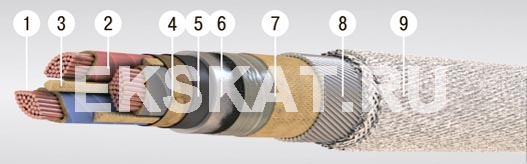

Элементы конструкции:

  1. Медная токопроводящая жила:
    • однопроволочная сечением 25-50 кв.мм - "ож",
    • многопроволочная  сечением 25-240 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
  8. Броня из стальных оцинкованных проволок;
  9. Наружный покров изволокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям. Кабели применяются для прокладки в шахтах, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦСПл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Могут прокладываться в шахтах.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 70
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 25
Максимальная рабочая температура жилы при перегрузке, °С: 90
Номинальное постоянное напряжение, кВ: 25
Радиус изгиба кабелей, наружных диаметров: 15
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  4961  44,5
3х25  5338  46,3
3х35 ож  5092  43,4
3х35  5301  44,5
3х50 ож  5673  45,3
3х50  5954  46,7
3х70  7006  49,6
3х95  8162  52,7
3х120  9342  55,4
3х150  10526  58,1
3х185  12162  61,4
