ЦААБнлГ-6 |

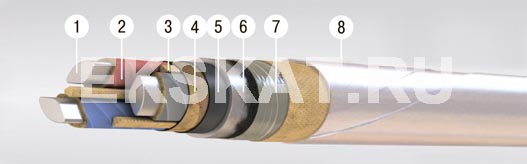

- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм. - "ож",
• многопроволочная (класс 2) сечением 70-240 кв. мм.; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подушка из битума, пленок ПЭТ и ПВХ, стеклянной пряжи из штапелированного волокна;
- Броня из стальных оцинкованных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категория А). Кабели с нестекающим изоляционным пропиточным составом (ЦААБнлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х50 ож | 1722 | 32 |
3х70 ож | 2048 | 34,7 |
3х70 | 2146 | 36,1 |
3х95 ож | 2412 | 37,6 |
3х95 | 2562 | 39,4 |
3х120 ож | 2757 | 40,1 |
3х120 | 2928 | 42,1 |
3х150 ож | 3106 | 42,4 |
3х150 | 3336 | 44,8 |
3х185 ож | 3574 | 45,4 |
3х185 | 3868 | 48,1 |
