АОСК-20 |

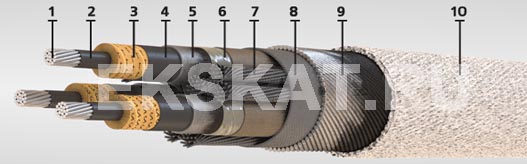

Элементы конструкции
- Алюминиевая токопроводящая жила:
• многопроволочная сечением 25-185 кв.мм; - Экран из электропроводящей бумаги;
- Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
цифровая маркировка жил: 1, 2, 3; - Экран из электропроводящей бумаги;
- Свинцовая оболочка;
- Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
- Заполнение из кабельной пряжи;
- Подушка из кабельной пряжи;
- Броня из стальных оцинкованных проволок;
- Наружный покров из битума и волокнистых материалов.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в воде, в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям.
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 | 15822 | 77,6 |
3х35 | 16774 | 80,5 |
3х50 | 17422 | 82,5 |
3х70 | 19074 | 86,2 |
3х95 | 20375 | 89,9 |
3х120 | 19881 | 88 |
3х150 | 21396 | 91,4 |
3х185 | 24102 | 98,8 |
