ААГ-10

ААГ-10

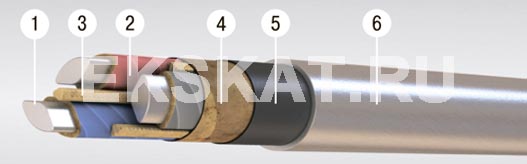

Элементы конструкции
  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм.,
    • многопроволочная (класс 1 и 2) сечением 50-800 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в сухих помещениях, каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей - не менее 30 лет.

Максимальная рабочая температура жилы, °С: 60
Монтаж при температуре, не ниже °C: 0
Номинальное переменное напряжение частотой 50 Гц, кВ: 10
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Гарантийный срок эксплуатации, месяц: 54
Испытательное переменное напряжение частотой 50 Гц, кВ: 25
Максимальная рабочая температура жилы при перегрузке, °С: 80
Номинальное постоянное напряжение, кВ: 25
Радиус изгиба кабелей, наружных диаметров: 25
Разность уровней, не более, м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 200

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
3х25 ож  1273  33
3х35 ож  1312  31,8
3х50 ож  1497  33,7
3х70 ож  1827  36,8
3х70  1933  38,3
3х95 ож  2130  39,8
3х95  2248  41,5
3х120 ож  2444  42,2
3х120  2603  44,2
3х150 ож  2814  45,2
3х150  3044  47,6
3х185 ож  3284  48,2
3х185  3582  51
3х240 ож  4012  52,5
3х240  4361  56,1
