ТЗБГ |

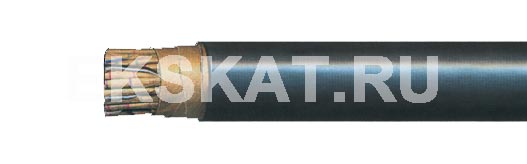

Элементы конструкции
- медные жилы;
- кордельно-бумажная изоляция;
- поясная изоляция из двух бумажных лент;
- оболочка из сурьмянистого свинца;
- подушка из крепированной бумаги или нетканого полотна и битума;
- броня из двух стальных лент, покрытых битумом и меловым раствором
Область применения
Кабели применяются для прокладки внутри помещений, в коллекторах и в тоннелях.
| Число четверок и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ТЗБГ | ||
| 3х4х0,9 | 867 | 17,1 |
| 4х4х0,9 | 947 | 17,5 |
| 7х4х0,9 | 1226 | 20,4 |
| 12х4х0,9 | 1875 | 25,7 |
| 14х4х0,9 | 2008 | 26,8 |
| 19х4х0,9 | 2382 | 29,8 |
| 27х4х0,9 | 3013 | 34,3 |
| 37х4х0,9 | 3739 | 38,5 |
| 52х4х0,9 | 4794 | 44,2 |
| 61х4х0,9 | 5375 | 47,2 |
| 80х4х0,9 | 7782 | 56,2 |
| 102х4х0,9 | 9813 | 63,1 |
| 114х4х0,9 | 10411 | 65,1 |
| 3х4х1,2 | 1066 | 18,9 |
| 4х4х1,2 | 1217 | 20,4 |
| 7х4х1,2 | 1817 | 25,0 |
| 12х4х1,2 | 2518 | 30,8 |
| 14х4х1,2 | 2713 | 32,2 |
| 19х4х1,2 | 3340 | 36,1 |
| 27х4х1,2 | 4335 | 42,0 |
| 37х4х1,2 | 5407 | 47,3 |
| 52х4х1,2 | 7262 | 54,9 |
| 61х4х1,2 | 8211 | 58,8 |
