ТСВ |

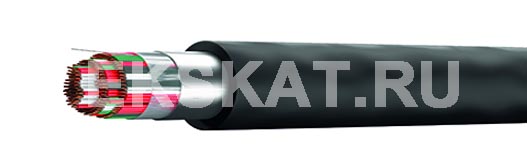

Элементы конструкции:
ЖИЛА – медная мягкая проволока.
ИЗОЛЯЦИЯ – изоляционный ПВХ пластикат.
ПОЯСНАЯ ИЗОЛЯЦИЯ – пленка ПЭТФ.
ЭКРАН – лента алюмофлекса.
ОБОЛОЧКА – ПВХ пластикат для кабельных оболочек
По специальным требованиям заказчика могут быть изготовлены кабели емкостью от 5 до 103 пар с жилами диаметром 0,32 или 0,64 мм, а также кабели с жилами диаметром 0,4 и 0,5 мм и нестандартной емкостью в 32, 34 , 64 , 68 пары.
Электрические характеристики
Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С,Ом:
- диаметром 0,32 мм не более 229;- диаметром 0,40 мм не более 148;
- диаметром 0,50 мм не более 95;
Электрическое сопротивление изоляции на 1 км длины при темпе-ратуре 20°С,МОм – не менее – 100. Рабочая емкость на 1 км длины,– не более 100нФ.
Область применения:
Предназначены для монтажа низкочастотного станционного оборудования.
| Число пар/троек и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ТСВ | ||
| 5x2x0,4 | 46 | 7,0 |
| 10x2x0,4 | 73 | 8,9 |
| 16x2x0,4 | 110 | 9,5 |
| 20x2x0,4 | 122 | 11,0 |
| 30x2x0,4 | 169 | 13,2 |
| 41x2x0,4 | 227 | 14,8 |
| 103x2x0,4 | 520 | 23,2 |
| 5x2x0,5 | 56 | 7,5 |
| 10x2x0,5 | 92 | 9,5 |
| 16x2x0,5 | 137 | 10,2 |
| 20x2x0,5 | 156 | 12,0 |
| 30x2x0,5 | 226 | 14,6 |
| 41x2x0,5 | 292 | 16,1 |
| 103x2x0,5 | 704 | 25,4 |
| 5х3х0,4 | 61 | 8,2 |
| 10х3х0,4 | 99 | 10,3 |
| 20х3х0,4 | 169 | 13,1 |
| 5х3х0,5 | 75 | 8,8 |
| 10х3х0,5 | 126 | 11,2 |
| 20х3х0,5 | 225 | 14,6 |
