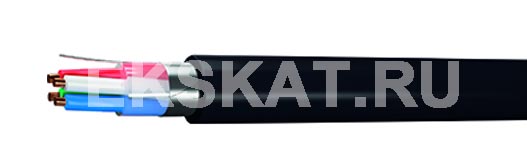

КСПпЗП |
Элементы конструкции:
ТОКОПРОВОДЯЩИЕ ЖИЛЫ – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,90 и 1,20 мм.
ИЗОЛЯЦИЯ - пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
СЕРДЕЧНИК - скручен из четырех изолированных жил вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция жил первой пары четверки имеет натуральный цвет, второй пары - синий. В двухчетверочных кабелях цвет изоляции второй пары второй четверки отличается от цвета изоляции второй пары первой четверки.
ПОЯСНАЯ ИЗОЛЯЦИЯ - из выпрессованного полиэтилена
ЭКРАН – алюминиевая или алюмополиэтиленовая лента, номинальной толщиной алюминиевого экрана не менее 0,08 мм с проложенной под ней медной луженой проволокой.
ОБОЛОЧКА – полиэтилен, в двухчетверочных кабеля оболочка наклады-вается одновременно на два параллельно уложенных сердечника.
Область применения:
Кабели предназначены для транспортных сетей (соединительных линий) и сетей абонентского доступа при напряжении дистанционного питания до 500 В постоянного тока. Кабели изготавливаются одночетверочные и двухчетверочные. Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.
Предназначены для прокладки в телефонной канализации, в коллекторах шахт, по стенам зданий и подвески на воздушных линиях связи, в грунте, не подверженном смещению; в районах, не характеризующихся повышен-ной опасностью повреждения грызунами в условиях повышенной влажности
Число четверок и диаметр жил | Масса кабеля, кг/км | Максимальный наружный диаметр, мм | |
---|---|---|---|
КСПпЗП | |||
1х4х0,64 | 98 | 10,6 | |
1х4х0,9 | 120 | 12,8 | |
1х4х1,2 | 148 | 12,8 |
