ТПпП

ТПпП

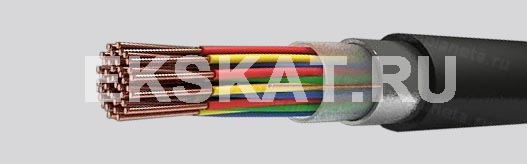

Элементы конструкции
  • медные жилы,
  • пленко-пористо-пленочная полиэтиленовая изоляция,
  • поясная изоляция из поливинилхлоридных лент,
  • экран из алюмополимерной ленты с медной луженой контактной проволокой,
  • оболочка из ПЭ

Область применения

Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.

Кабели применяются для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи.

Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.
При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Подача внутрь сердечника или нанесение на наружную поверхность кабеля веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.

Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0,049–0,098 МПа.

Гарантийный срок эксплуатации, год: 3
Монтаж при температуре, не ниже °C: -10
Срок службы кабелей не менее, год: 5
Температура окружающей среды, верхний предел, °C: +60
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Радиус изгиба кабелей, наружных диаметров: 10
Растягивающая нагрузка кабелей при прокладке: 50 H/мм2

Число пар и диаметр жил Масса кабеля, кг/км Наружный диаметр, мм
ТПпП
5x2x0,4 54 8,7
10x2x0,4 73 10,2
20x2x0,4 117 12,5
30x2x0,4 150 13,7
50x2x0,4 230 16,7
100x2x0,4 399 21,3
150x2x0,4 612 25,9
200x2x0,4 769 28,2
300x2x0,4 1142 35,1
400x2x0,4 1444 38,5
500x2x0,4 1809 43,1
600x2x0,4 2122 46,6
700x2x0,4 2422 48,9
800x2x0,4 2725 51,2
900x2x0,4 3111 55,8
1000x2x0,4 3416 58,1
1200x2x0,4 4024 62,7
5x2x0,5 67 9,8
10x2x0,5 94 10,9
20x2x0,5 160 13,1
30x2x0,5 221 16,0
50x2x0,5 319 18,2
100x2x0,5 696 24,8
150x2x0,5 913 30,3
200x2x0,5 1148 33,6
300x2x0,5 1643 39,1
400x2x0,5 2155 44,6
500x2x0,5 2627 49,0
600x2x0,5 3050 54,5
700x2x0,5 3637 57,8
800x2x0,5 4102 61,1
900x2x0,5 4554 63,3
1000x2x0,5 5081 67,0
1200x2x0,5 6004 72,5
5x2x0,64 86 10,4
10x2x0,64 133 13,1
20x2x0,64 241 17,1
30x2x0,64 323 19,3
50x2x0,64 526 23,7
100x2x0,64 971 31,4
150x2x0,64 1378 36,9
200x2x0,64 1825 42,4
300x2x0,64 2607 50,1
400x2x0,64 3411 56,7
500x2x0,64 4167 62,2
600x2x0,64 4963 68,1
5x2x0,7 93 10,9
10x2x0,7 147 13,1
20x2x0,7 278 18,2
30x2x0,7 374 20,4
50x2x0,7 617 25,9
100x2x0,7 1148 34,7
150x2x0,7 1697 42,4
200x2x0,7 2167 46,8
300x2x0,7 3185 56,7
400x2x0,7 4076 63,3
500x2x0,7 5054 70,3
600x2x0,7 5964 75,8
