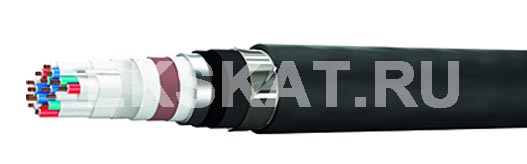

МКПпВБАБпШп |
Элементы конструкции:
ТОКОПРОВОДЯЩАЯ ЖИЛА: в четверках – медная мягкая проволока диаметром 1,05 мм
КОНТРОЛЬНАЯ ЖИЛА: многопроволочная сечением 0,35 – 0,4 мм2
ИЗОЛЯЦИЯ:
• в четверках– пленко-пористая трехслойная;
• внутренний слой – пленка из ПЭ высокого давления;
• средний слой– пористый из смеси ПЭВД и ПЭНД;
• наружный слой– окрашенный слой из ПЭНД;
• контрольной жилы– пористая, бумажная или неизолированная
СЕРДЕЧНИК:
• четырехчетверочного кабеля– из четырех четверок и четырех корделей из водоблокирующего материала вокруг корделя из водоблокирующего материала, каждая четверка скручена из четырех изолированных жил вокруг корделя из водоблокирующего материала со спиральной обмоткой водоблокирующей лентой;
• семичетверочного кабеля – из шести четверок внешнего повива и шести корделей из водоблокирующего материала вокруг центральной четверки, скрученной из четырех изолированных жил вокруг корделя из водоблокирующего материала со спиральной обмоткой водоблокирующей лентой. При нарушении целостности наружных покровов и оболочки и попадании влаги в сердечник кабеля ленты и кордели из ВБ материалов увеличивают-ся в объеме в 3-4 раза и образуют гелевую пробку, которая препятствует дальнейшему проникновению влаги в кабель.
ПОЯСНАЯ ИЗОЛЯЦИЯ:
• состоит из ленты ПЭТФ, ленты из водоблокирующего материала, ленты ПЭТФ, ленты из водоблокирующего материала кабельной бумаги и ленты из водоблокирующего материала с продольно проложенной контрольной жилой.
ОБОЛОЧКА:
• сварная или прессованная алюминиевая оболочка.
ЗАЩИТНЫЕ ПОКРОВЫ:
• подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги, бронепокров из 2-х стальных лент и наружный покров из защитного ПЭ шланга.
Область применения:
Для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям
(пучение, морозобойные трещины), в условиях повышенной влажности, в районах, характеризующихся повышенным электромагнитным влиянием, по дну несудоходных и несплавных рек со спокойным течением.
Кабели предназначены для прокладки вдоль железных дорог на участках с электро-тягой постоянного и переменного тока и с тепловозной тягой для эксплуатации в стационарных условиях в цифровых и аналоговых системах передачи в диапазоне частот до 400 кГц для работы при переменном напряжении дистанционного питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В на магистральных и внутризоновых первичных се-тях при температуре от минус 50°С до плюс 50°С.
Наименование параметра | Частота тока, кГц | Норма |
Электрическое сопротивление токопроводящих жил, пересчитанное на длину 1000 м и температуру 20°С, Ом,не более: для жил четверок; для контрольной жилы |
Постоянный ток | 21,2 55,0 |
Омическая асимметрия жил в рабочей паре четверок, пересчитанное на длину 1000 м, Ом,не более: для высокочастотных четверок; для низкочастотных четверок |
Постоянный ток | 0,24 0,25 |
Электрическое сопротивление изоляции, пересчитанное на длину 1000 м и температуру 20 °С, Мом, не менее: для жил четверок; между контрольной жилой и экраном (алюминиевой оболочкой); между экраном (алюминиевой оболочкой) и броней для покрова типа БпШп, БбШп, между экраном (алюминиевой оболочкой) и водой для покрова типа Шп и наружной оболочкой из полиэтилена, между броней и водой для покровов типа БпШп и БбШп |
Постоянный ток | 12000 5 20 |
Испытательное напряжение в течение 2 мин., В: между жилами четверок; между всеми жилами четверок, соединенными вместе, и экраном (алюминиевой оболочкой) |
0,05 | 2500 4000 |
Рабочая емкость пар четверок, пересчитанная на длину 1000 м, нФ: для четырехчетверочного кабеля и центральной четверки семичетверочного кабеля; для четверок внешнего повива |
0,8 или 1,0 | 21,0+-2,5 22,0+-2,5 |
Емкость связи и емкостная асимметрия жил высокочастотных четверок, пересчитанное на длину 1000 м, пФ, не более: | 0,8 или 1,0 | |
К 1 | ||
для 100% измеренных значений; | 95 | |
для 90% измеренных значений | 35 | |
К 2,3; | ||
для 100% измеренных значений; | 825 | |
для 90% измеренных значений | 670 | |
Е 1,2 | ||
для 100% измеренных значений; | 825 | |
для 90% измеренных значений | 530 | |
Коэффициент затухания пар высокочастотных четверок, пересчитанный на температуру 20 °С, дБ/км,не более: |
10 50 100 200 252 |
0,90 1,20 1,62 2,30 2,60 |
Волновое сопротивление пар высокочастотных четверок, Ом | 252 | 200+-10% |
Переходное затухание на ближнем конце между парами высокочастотных четверок, пересчитанное на длину 1000 м, дБ,не менее: для 100% измеренных значений; для 90% измеренных значений |
В диапазоне до 252 | 58 61 |
Защищенность на дальнем конце между парами высокочастотных четверок, пересчитанная на длину 1000 м, дБ, не менее: для 100% измеренных значений; для 90% измеренных значений |
В диапазоне до 252 | 67 73 |
Идеальный коэффициент защитного действия при продольной ЭДС 50-300 В/км,не более: кабеля марки МКПпВБЭпП; кабеля марки МКПпВБЭпБбШп; кабеля марки МКПпВБАШп; кабеля марки МКПпВБАБпШп |
0,05 | 0,99 0,95 0,40 0,10 |
