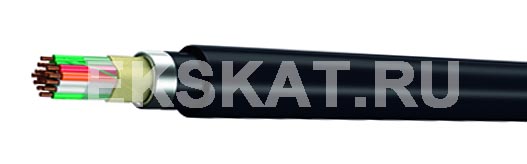

Кабели связи низкочастотные с пористой полиэтиленовой изоляцией

Элементы конструкции:

ЖИЛА – медная мягкая проволока диаметром 0,9 или 1,2 мм.

ИЗОЛЯЦИЯ ЖИЛ – ИЗОЛЯЦИЯ ИЗ ПОРИСТОГО ПОЛИЭТИЛЕНА.

ЗВЁЗДНАЯ ЧЕТВЁРКА – скручена из четырёх изолированных жил вокруг корделя-заполнителя.

СЕРДЕЧНИК – скручен из 4-х , 7-ми, 14-ти или 19-ти звёздных четвёрок.

ПОЯСНАЯ ИЗОЛЯЦИЯ – спирально наложенные лента из ПЭТФ плёнки и 5-7 лент кабельной бумаги.

ОБОЛОЧКА – сварная или прессованная алюминиевая трубка.

ЗАЩИТНЫЙ ПОКРОВ:
слой битума и защитный ПЭ шланг;

Область применения:

Прокладка – в телефонной канализации, коллекторах, тоннелях, шахтах, по мостам и в мягких устойчивых грунтах без повышенного электромагнитного влияния и опасности повреждения грызунами (ТЗПАШп) или непосредственно в грунтах всех категорий не агрессивных к стальной броне и не подверженных мерзлотным деформациям (ТЗПАБп); для прокладки в грунтах и воде, агрессивных к стальной броне, и условиях повышенного электромагнитного влияния (ТЗПАБпШп). Предназначены для установки в телефонных и телеграфных узлах, для устройства кабельных вводов и вставок в воздушные линии, в том числе с цепями ЦМ, уплотняемыми в спектре до 150 кГц, а также для устройства соединительных линий АТС и между АТС и МТС.

Гарантийный срок эксплуатации, год: 3
Монтаж при температуре, не ниже °C: -15
Срок службы кабелей не менее, год: 20
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Радиус изгиба кабелей, наружных диаметров: 15

Марка кабеля ТЗПАШп ТЗПАБп ТЗПАБпШп
Электрические параметры Диаметр жил
0,9 1,2 0,9 1,2 0,9 1,2
Эл. сопротивление токопроводящих жил
при 20 ?С, Ом/км,не более:
28,30 15,85 28,30 15,85 28,30 15,85
Эл. сопротивление изоляции жил, при 20 ?С, Мом/км,не менее 10000 10000 10000 10000 10000 10000
Рабочая емкость, нФ/км: (100%/70%) 31±3 33±3/33±2 31±3 33±3/33±2 31±3 33±3/33±2
Емкостная асимметрия Е
1-2
на длине 425
м, пФ, не более
800 700 800 700 800 700
Емкостная связь К
1на длине 425 м, пФ, не
Более
200 200 200 200 200 200
Емкостная связь К
9-12на длине 425 м, пФ,
не более
150 150 150 150 150 150
Коэффициент защитного действия для
кабеля, не более:
при наведенной продольной ЭДС 70-250 В/км

4х4 / 7х4 0,75 0,7     0,4/0,25 0,35/0,25
14х4/19х4 0,65 0,6     0,3/0,2 0,25/0,2
при наведенной ЭДС 30В/км в момент поставки
4х4 / 7х4     0,45 0,4
14х4/19х4     0,35 0,3
