ТЗПАБпГ |

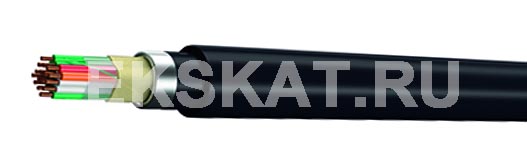

Элементы конструкции:
ЖИЛА – медная мягкая проволока диаметром 0,9 или 1,2 мм.
ИЗОЛЯЦИЯ ЖИЛ – ИЗОЛЯЦИЯ ИЗ ПОРИСТОГО ПОЛИЭТИЛЕНА.
ЗВЁЗДНАЯ ЧЕТВЁРКА – скручена из четырёх изолированных жил вокруг корделя-заполнителя.
СЕРДЕЧНИК – скручен из 4-х , 7-ми, 14-ти или 19-ти звёздных четвёрок.
ПОЯСНАЯ ИЗОЛЯЦИЯ – спирально наложенные лента из ПЭТФ плёнки и 5-7 лент кабельной бумаги.
ОБОЛОЧКА – сварная или прессованная алюминиевая трубка.
ЗАЩИТНЫЙ ПОКРОВ:
подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; защитный покров из двух стальных оцинкованных лент.
Область применения:
Прокладка – в телефонной канализации, коллекторах, тоннелях, шахтах, по мостам и в мягких устойчивых грунтах без повышенного электромагнитного влияния и опасности повреждения грызунами (ТЗПАШп) или непосредственно в грунтах всех категорий не агрессивных к стальной броне и не подверженных мерзлотным деформациям (ТЗПАБп); для прокладки в грунтах и воде, агрессивных к стальной броне, и условиях повышенного электромагнитного влияния (ТЗПАБпШп). Предназначены для установки в телефонных и телеграфных узлах, для устройства кабельных вводов и вставок в воздушные линии, в том числе с цепями ЦМ, уплотняемыми в спектре до 150 кГц, а также для устройства соединительных линий АТС и между АТС и МТС.
Марка кабеля | ТЗПАШп | ТЗПАБп | ТЗПАБпШп | |||
Электрические параметры | Диаметр жил | |||||
0,9 | 1,2 | 0,9 | 1,2 | 0,9 | 1,2 | |
Эл. сопротивление токопроводящих жил при 20 ?С, Ом/км,не более: |
28,30 | 15,85 | 28,30 | 15,85 | 28,30 | 15,85 |
Эл. сопротивление изоляции жил, при 20 ?С, Мом/км,не менее | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
Рабочая емкость, нФ/км: (100%/70%) | 31±3 | 33±3/33±2 | 31±3 | 33±3/33±2 | 31±3 | 33±3/33±2 |
Емкостная асимметрия Е 1-2 на длине 425 м, пФ, не более |
800 | 700 | 800 | 700 | 800 | 700 |
Емкостная связь К 1на длине 425 м, пФ, не Более |
200 | 200 | 200 | 200 | 200 | 200 |
Емкостная связь К 9-12на длине 425 м, пФ, не более |
150 | 150 | 150 | 150 | 150 | 150 |
Коэффициент защитного действия для кабеля, не более: при наведенной продольной ЭДС 70-250 В/км |
||||||
4х4 / 7х4 | 0,75 | 0,7 | 0,4/0,25 | 0,35/0,25 | ||
14х4/19х4 | 0,65 | 0,6 | 0,3/0,2 | 0,25/0,2 | ||
при наведенной ЭДС 30В/км в момент поставки | ||||||
4х4 / 7х4 | 0,45 | 0,4 | ||||
14х4/19х4 | 0,35 | 0,3 |
