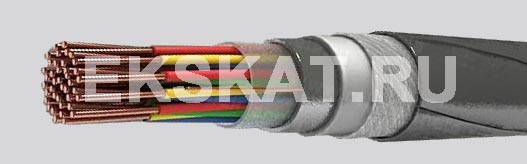

ТППэпБГ |
- Медная сплошная жила.
- Изоляция - сплошной полиэтилен. Изолированные жилы скручивают в пары. Пары должны формироваться из жил, резко отличающихся по цвету изоляции. Пары скручиваются в элементарные пяти- или десятипарные пучки, тем самым образуя сердечники.
- Поясная изоляция - ленты полиэтилентерефталатные или поливинилхлоридные.
- Экран - алюмополиэтиленовая лента с медной луженой проволокой.
- Оболочка - полиэтилен.
- Подушка из ленты полотна нетканого.
- Броня - две стальные оцинкованные ленты.
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Кабели применяются для прокладки в коллекторах, тоннелях, шахтах.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.
При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Не допускается подача внутрь сердечника или нанесение на наружную поверхность кабеля веществ, вредно воздействующих на его изоляцию и оболочку.
Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0,049–0,098 МПа.
Число пар и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
ТППэпБГ | ||
10x2x0,4 | 274 | 14,5 |
20x2x0,4 | 350 | 15,7 |
30x2x0,4 | 426 | 17,8 |
50x2x0,4 | 572 | 20,9 |
100x2x0,4 | 1070 | 26,3 |
150x2x0,4 | 1397 | 31,5 |
200x2x0,4 | 1648 | 34,4 |
300x2x0,4 | 2118 | 39,2 |
400x2x0,4 | 2641 | 44,3 |
500x2x0,4 | 3073 | 47,9 |
600x2x0,4 | 3492 | 51,1 |
10x2x0,5 | 319 | 15,7 |
20x2x0,5 | 424 | 18,0 |
30x2x0,5 | 525 | 19,9 |
50x2x0,5 | 906 | 23,9 |
100x2x0,5 | 1378 | 31,2 |
150x2x0,5 | 1811 | 36,2 |
200x2x0,5 | 2172 | 39,8 |
300x2x0,5 | 2935 | 46,8 |
400x2x0,5 | 3682 | 52,9 |
500x2x0,5 | 4322 | 57,4 |
600x2x0,5 | 4945 | 61,4 |
10x2x0,64 | 380 | 17,1 |
20x2x0,64 | 538 | 20,0 |
30x2x0,64 | 668 | 22,4 |
50x2x0,64 | 1193 | 28,6 |
100x2x0,64 | 1865 | 36,5 |
150x2x0,64 | 2508 | 42,8 |
200x2x0,64 | 3047 | 47,2 |
300x2x0,64 | 4169 | 55,7 |
10x2x0,7 | 429 | 18,5 |
20x2x0,7 | 602 | 21,3 |
30x2x0,7 | 983 | 25,0 |
50x2x0,7 | 1408 | 31,7 |
100x2x0,7 | 2136 | 39,5 |
150x2x0,7 | 2891 | 46,5 |
200x2x0,7 | 3534 | 51,5 |
