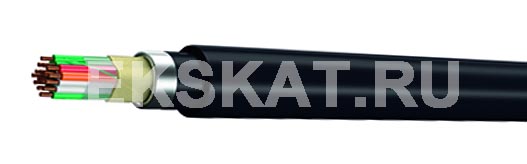

МКСАБпШп

МКСАБпШп
Кабели связи магистральные симметричные высокочастотные с кордельно-полистирольной и пленко-пористой полиэтиленовой изоляцией

Элементы конструкции:

ТОКОПРОВОДЯЩАЯ ЖИЛА – медная мягкая проволока диаметром 1,2 мм.

ИЗОЛЯЦИЯ – кордельно-полистирольная (для МКСА) или трехслойная пленко-пористая (для МКПпА): пленка полиэтилена высокого давления (ПЭВД) – пористый слой из смеси ПЭВД и полиэтилена низкого давления (ПЭНД) – наружный слой из ПЭНД.

ЗВЕЗДНАЯ ЧЕТВЕРКА – скручена из четырех изолированных жил вокруг корделя-заполнителя.

СЕРДЕЧНИК скручен из четырех или семи чесверок

ПОЯСНАЯ ИЗОЛЯЦИЯ – спирально наложенные ленты кабельной бумаги.

ОБОЛОЧКА – сварная алюминиевая трубка толщиной (1,0 – 1,2 мм).

ЗАЩИТНЫЕ ПОКРОВЫ:
подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; бронепокров из двух стальных лент и наружный покров из слоя битума и полиэтиленого защитногошланга

Область применения:

Для прокладки в грунтах всех групп кроме вечномерзлых и не подверженных мерзлотным деформациям, болотах, при пересечении несудоходных и несплавных рек, в районах с повышенным электромагнитным влиянием линий высокого напряжения.

Для использования на магистральных кабельных линиях, во внутризоновых первичных сетях и соедини-тельных линиях городских телефонных сетей (ГТС), а также в цифровых системах передачи со скоростью 8448 и 34368 кБит/с или аналоговых системах передачи в диапазоне до 5МГц, работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.

Гарантийный срок эксплуатации, год: 4,5
Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -30
Радиус изгиба кабелей, наружных диаметров: 30

Марка кабеля МКСАШп, МКСАБп,
МКСАБпШп, МКСАБпГ
МКПпАШп, МКПпАБп,
МКПпАБпШп, МКПпАБпГ
Идентификационный номер 230720,0230751 0235831
Электрические параметры с диаметром жилы 1,2 мм
4х4 7х4 4х4 7х4
Электрическое сопротивление токопроводящих
жил, Ом/км, не более
15,85 15,85 15,85
Омическая асимметрия жил в рабочей паре,
Ом/825 м, не более
0,19 0,19 0,19
Электрическое сопротивление изоляции, Мом/
км, не менее
12000 12000 12000
Рабочая емкость, нФ/км 24,5+1 24,5+1 24,5+1
Переходное затухание на ближнем конце на
строительной длине 825 м в диапазоне до 252
кГц, дБ, не менее
59/65 59/65 59/65
Защищенность на дальнем конце в диапазоне до
252 кГц, дБ, не менее
68/74 68/74 68/74
