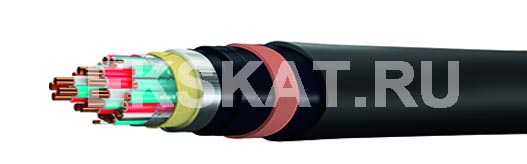

МКПпАБп |
Элементы конструкции:
ТОКОПРОВОДЯЩАЯ ЖИЛА:
• в четверках – медная мягкая проволока диаметром 1,05 мм;
• во вспомогательных парах и жилах – медная мягкая проволока диа-метром 0,7 мм.
ИЗОЛЯЦИЯ:
• в четверках – пленко-пористо-плёночная трехслойная:
• внутренний слой– пленка из полиэтилена высокого давления;
• средний слой– пористый из смеси ПЭВД и полиэтилена низкого давления (ПЭНД),
• наружный слой– окрашенный слой из ПЭНД;
• во вспомогательных парах и жиле– из сплошного ПЭВД.
СЕРДЕЧНИК:
• четырехчетверочного кабеля – из четырех звездных четверок, каждая четверка скручена из четырех изолированных жил вокруг корделя – заполнителя;
• семичетверочного кабеля– семи четверок, пяти вспомогательных пар и одной вспомогательной жилы.
ПОЯСНАЯ ИЗОЛЯЦИЯ – спирально наложены ленты из полиэтилен-терефталатной пленки и кабельной бумаги.
ОБОЛОЧКА – сварная алюминиевая трубка толщиной 2,5 мм для четырехчетверочного кабеля (кроме покрова Шп); 1,8 мм – для семичетверочного кабеля и четырехчетверочного кабеля с защитным покровом Шп.
ЗАЩИТНЫЕ ПОКРОВЫ:
подушка из слоя битума, ПЭ-оболочки, чередующихся слоев битума и крепированной бумаги, бронепокров из 2-х стальных лент и наружный покров из стеклопряжи
Область применения:
Для прокладки в грунтах, не агрессивных к стальной броне; если кабель не подвергается большим растягивающим усилиям, в районах, характеризующихся повышенным электромагнитным влиянием.
Для прокладки вдоль электрифицированных железных дорог и эксплуатации в стационарных условиях в цифровых системах передачи со скоростью 8448 и 34368кбит/с и аналоговых системах передачи в диапазоне частот до 550 кГц при переменном напряжении дистанционного питания до 690В/50Гц или постоянном напряжении до 1000 В.Марка кабеля | МКПпАШп | МКПпАБпШп (БпГ, Бп) | ||
Электрические параметры | Тип сердечника | |||
4х4 | 7х4х1,05+ 5х2х0,7+1х0,7 |
4х4 | 7х4х1,05+ 5х2х0,7+1х0,7 |
|
Число четверок: высокочастотных Низкочастотных Число вспомогательных пар Число вспомогательных жил |
4 - - - |
4 3 5 1 |
4 - - - |
4 3 5 1 |
Электрическое сопротивление токопроводящих жил, пересчитанное на длину 1 км и при температуре 20 °С, Ом, не более: |
||||
для жил номинальным диаметром 1,05 мм | 21,2 | 21,2 | 21,2 | 21,2 |
для жил номинальным диаметром 0,7 мм | - | 55,0 | - | 55,0 |
Омическая асимметрия жил в рабочей паре на длине 1 км, Ом, не более: высокочастотных четверок низкочастотных четверок |
0,24 - |
0,24 0,25 |
0,24 - |
0,24 0,25 |
Электрическое сопротивление изоляции,пересчитанное на длину 1 км и температуру 20 °С, Мом, не менее: жил четверок жил вспомогательных пар и вспомогательной жилы |
12 000 - |
12 000 10 000 |
12 000 - |
12 000 10 000 |
Рабочая емкость, пересчитанная на длину 1 км на частоте 0,8 кГц,нФ |
23,5+1,0 | 23,5+1,0 для центральной четверки; 24,5+1,0 для четверок внешнего повива |
23,5+1,0 | 23,5+1,0 для центральной четверки; 24,5+1,0 для четверок внешнего повива |
Переходное затухание на ближнем конце между парами высокочастотных четверок, дБ/км, не менее: в диапазоне до 252 кГц (100% / 90%) на частоте 4200 (100% / 80%) / 17 000 кГц на участке 17 000 кГц |
58/61 38/39 29 |
58/61 - - |
58/61 38/39 29 |
58/61 - - |
Защищенность на дальнем конце между парами высокочастотных четверок, дБ/км, в диапазоне до 252 кГц (100% / 90%) для внутричетверочных комбинаций при 4200 / 17 000 кГц для междучетверочных комбинаций при 4200 / 17 000 кГц |
67/73 32/11 43/21 |
67/73 |
67/73 32/11 43/21 |
67/73 |
Коэффициент затухания пар высокочастотных четверок, дБ/км, при температуре 20 °С не более: на частоте 10 кГц 50 кГц 100 кГц 200кГц 252 кГц 1000 кГц 4200 кГц 17000 кГц |
0,9 1,2 1,62 2,3 2,6 5,2 10,6 23,5* |
0,9 1,2 1,62 2,3 2,6 |
0,9 1,2 1,62 2,3 2,6 5,2 10,6 23,5* |
0,9 1,2 1,62 2,3 2,6 |
Идеальный коэффициент защитного действия при продольной ЭДС от 50 до 300 В/км, не более: на частоте 0,05 к.Гц / 0,8 кГц |
0,4/0,04 | 0,4/0,04 | 0,1/0,02 | 0,1/0,02 |
