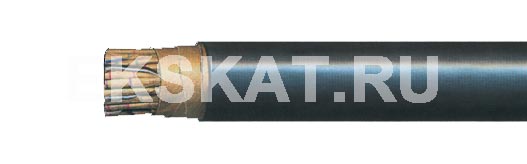

ТГ |
Элементы конструкции
- медные жилы,
- трубчато-бумажная изоляция,
- поясная изоляция из лент кабельной бумаги,
- оболочка из сурьмянистого свинца
Область применения
Кабели предназначены для эксплуатации на местных телефонных сетях при рабочем переменном напряжении не более 145 В частотой 50 Гц или постоянном напряжении не более 200 В.
Кабели предназначены для прокладки в канализации, в коллекторах, по стенам зданий, подвески на опорах, в среде нейтральной по отношению к свинцовой оболочке, в районах, не характеризующихся повышенным электромагнитным влиянием.
| Число пар и диаметр жил | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|---|
| ТГ | |||
| 30x2x0,5 | 3х(10х2) | 698 | 14,0 |
| 50x2x0,5 | 5х(10х2) | 940 | 16,0 |
| 100x2x0,5 | (3+7)х(10х2) | 1527 | 22,0 |
| 150x2x0,5 | 3х(50х2) | 2069 | 26,0 |
| 200x2x0,5 | 4х(50х2) | 2568 | 30,0 |
| 300x2x0,5 | 3х(100х2) | 3674 | 37,0 |
| 400x2x0,5 | 4х(100х2) | 4679 | 42,0 |
| 500x2x0,5 | 5х(100х2) | 5736 | 47,0 |
| 600x2x0,5 | (1+5)х(100х2) | 6658 | 51,0 |
| 700x2x0,5 | (1+6)х(100х2) | 7811 | 56,0 |
| 800x2x0,5 | (2+6)х(100х2) | 8773 | 59,0 |
| 900x2x0,5 | (2+7)х(100х2) | 9743 | 63,0 |
| 1000x2x0,5 | (3+7)х(100х2) | 10968 | 66,0 |
| 1200x2x0,5 | (4+8)х(100х2) | 12694 | 72,0 |
| 20x2x0,64 | 4х(5х2) | 773 | 15,0 |
| 30x2x0,64 | 3х(10х2) | 984 | 17,0 |
| 50x2x0,64 | 5х(10х2) | 1375 | 21,0 |
| 100x2x0,64 | (3+7)х(10х2) | 2340 | 29,0 |
| 150x2x0,64 | 3х(50х2) | 3192 | 34,0 |
| 200x2x0,64 | 4х(50х2 | 4063 | 39,0 |
| 300x2x0,64 | 3х(100х2) | 5806 | 48,0 |
| 400x2x0,64 | 4х(100х2) | 7641 | 55,0 |
| 500x2x0,64 | 5х(100х2) | 9356 | 62,0 |
| 600x2x0,64 | (1+5)х(100х2) | 11084 | 67,0 |
