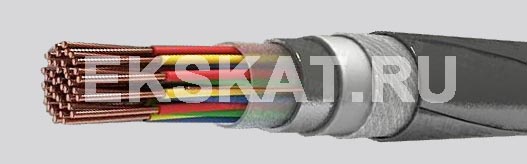

ТПпПБГ |
- медные жилы,
- изоляция жил пленко-пористо-пленочная полиэтиленовая,
- поясная изоляция из поливинилхлоридных лент,
- экран из алюмополимерной ленты с медной луженой контактной проволокой,
- оболочка из ПЭ,
- подушка из ленты нетканого полотна,
- броня из двух стальных оцинкованных лент
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Кабели применяются для прокладки в коллекторах, тоннелях, шахтах.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.
При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Не допускается подача внутрь сердечника или нанесение на наружную поверхность кабеля веществ, вредно воздействующих на его изоляцию и оболочку.
Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0,049–0,098 МПа.
| Число пар и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ТПпПБГ | ||
| 10x2x0,4 | 245 | 13,3 |
| 20x2x0,4 | 333 | 15,5 |
| 30x2x0,4 | 368 | 16,6 |
| 50x2x0,4 | 488 | 19,5 |
| 100x2x0,4 | 703 | 23,9 |
| 150x2x0,4 | 1152 | 29,2 |
| 200x2x0,4 | 1352 | 31,4 |
| 300x2x0,4 | 1852 | 38,0 |
| 400x2x0,4 | 2218 | 41,3 |
| 500x2x0,4 | 2668 | 45,7 |
| 600x2x0,4 | 3045 | 49,0 |
| 10x2x0,5 | 281 | 14,4 |
| 20x2x0,5 | 371 | 16,6 |
| 30x2x0,5 | 478 | 19,5 |
| 50x2x0,5 | 594 | 21,7 |
| 100x2x0,5 | 1157 | 29,2 |
| 150x2x0,5 | 1560 | 34,7 |
| 200x2x0,5 | 1858 | 38,0 |
| 300x2x0,5 | 2460 | 43,5 |
| 400x2x0,5 | 3078 | 49,0 |
| 500x2x0,5 | 3635 | 53,4 |
| 600x2x0,5 | 4058 | 53,4 |
| 10x2x0,64 | 350 | 16,6 |
| 20x2x0,64 | 502 | 20,0 |
| 30x2x0,64 | 613 | 22,4 |
| 50x2x0,64 | 1045 | 28,1 |
| 100x2x0,64 | 1639 | 35,8 |
| 150x2x0,64 | 2152 | 41,3 |
| 200x2x0,64 | 2705 | 46,8 |
| 300x2x0,64 | 3636 | 54,5 |
| 400x2x0,64 | 4568 | 61,1 |
| 500x2x0,64 | 5430 | 66,6 |
| 10x2x0,7 | 365 | 16,6 |
| 20x2x0,7 | 553 | 21,3 |
| 30x2x0,7 | 679 | 23,9 |
| 50x2x0,7 | 1179 | 30,3 |
| 100x2x0,7 | 1880 | 39,1 |
| 150x2x0,7 | 2577 | 46,5 |
| 200x2x0,7 | 3133 | 51,2 |
| 300x2x0,7 | 4342 | 61,0 |
| 400x2x0,7 | 5360 | 67,7 |
