МКПВБАШп

МКПВБАШп

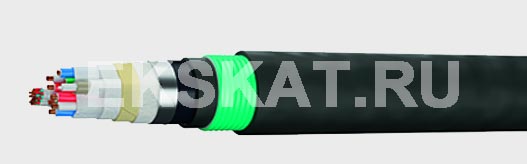

Кабели комбинированные с оптическими волокнами и медными жилами для технологической связи и устройств СЦБ железных дорог

Элементы конструкции:

КОМБИНИРОВАННЫЙ КАБЕЛЬ – с двумя высокочастотными четверка-ми с токопроводящими медными жилами номинальным диаметром 1,05 мм, с девятью вспомогательными парами с токопроводящими медными жилами номинальным диаметром 0,7 мм, с оптическим элементом, со-держащим восемь стандартных (требования МСЭ-Т G652) одномодовых оптических волокон, в алюминиевой оболочке или алюмополиэтиленовом экране, с различными защитными покровами. Свободное пространство внутри сердечника кабеля заполнено водоблокирующим материалом.

ПОЯСНАЯ ИЗОЛЯЦИЯ также наложена из водоблокирующего материала.
КАБЕЛЬ В АЛЮМИНИЕВОЙ ОБОЛОЧКЕ(МКПВБА) выпускается с защитными покровами Шп и БпШп.
КАБЕЛЬ С АЛЮМОПОЛИЭТИЛЕНОВЫМ ЭКРАНОМ(МКПВБЭп) выпускается в зашитном светостабилизированном шланге или с защитным покровом БбШп с применением как стальных лент, так и с гофрированной броней из сталеполимерной ленты типа ZETABON.
Уникальность созданной конструкции заключается не только в самой идее совмещения оптиковолоконного и «медного» кабеля (ряд таких кон-струкций был разработан зарубежными компаниями), но и в применении новых конструкционных материалов и технологий:
- в высокочастотных четверках применена 3-х слойная пленко-пористо-пленочная изоляция токопроводящих жил, пористый слой получен путем физического вспенивания полиэтилена азотом, весь процесс изолирования жилы полностью автоматизирован, что гарантирует стабильные электрические характеристики;
- в качестве гидрофобного заполнения используются водоблокирующие ленты и нити, что обеспечивает 100% защиту от проникновения влаги внутрь сердечника кабеля, при этом изоляция кабелей не подвергается какому-либо негативному воздействию на протяжении всего срока службы;
- в варианте изготовления кабеля с гофрированной броней предусматривается использование стальной хромированной ленты с полимерным покрытием типа ZETABON, которая обеспечивает повышенную механическую и коррозионную защиту кабеля. Фактически комбинированный кабель заменяет три типа ка-белей: оптиковолоконный, магистральный высокочастотный и сигнально-блокировочный.
Cердечник кабеля имеет модульную конструкцию, что позволяет легко адаптировать его под конкретные нужды потребителей: по согласованию с заказчиком возможна замена одной или двух высокочастотных магистральных четверок на четыре или восемь вспомогательных сигналь-но-блокировочных четверок. Важной особенностью является высокая технологичность монтажа и снижение затрат на эксплуатацию (нет необходимости содержать кабели под избыточным давлением).
Применение комбинированного кабеля позволит сократить стоимость строительства кабельных линий и трудозатрат на их эксплуатацию до 20%.
Наружный диаметр кабеля, мм, не более:
- МКПВБЭпП – 32,0;
- МКПВБАШп – 36,0;
- МКПВБЭпПБбШп – 40,0;
- МКПВБАБпШп – 44,0.


Область применения:

Комбинированные кабели предназначены для цепей технологической связи и устройств сигнализации, централизации и блокировки (СЦБ) на сети железных дорог России для работы в воло-конно-оптических системах передачи по оптическим волокнам, в цифровых и ана-логовых системах передачи в диапазоне частот до 400 кГц по парам высокочастотных четверок, в электрических установках сигнализации, централизации, блокировки и автоматики при номинальном напряжении 380 В перемен-ного тока частотой 50 Гц или 700 В постоянного тока по вспомогательным парам.

Гарантийный срок эксплуатации, год: 4,5
Монтаж при температуре, не ниже °C: -10
Срок службы кабелей не менее, год: 20
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Радиус изгиба кабелей, наружных диаметров: 15
Растягивающее усилие: 2,5 кН

Наименование параметра Частота тока, кГц Норма
Коэффициент затухания оптических волокон, пересчитанный на длину 1000 м, дБ/км, не более:
на длине волны 1310 нм 0,36
на длине волны 1550 нм 0,22
Электрическое сопротивление токопроводящих жил постоянному току,
пересчитанное на длину 1000 м и температуру 20°С, МОм, не более:
Постоянный ток
для жил высокочастотных четверок, 21,2
для жил вспомогательных четверок 55
Электрическое сопротивление изоляциипересчитанное на длину 1000 м и
температуру 20°С, МОм, не менее:
Постоянный ток
для жил высокочастотных четверок и вспомогательных пар (четверок), 10000
между контрольной жилой и экраном (алюминиевой оболочкой). 5,0
Рабочая емкость, пересчитанная на длину 1000 м, нФ, не более: 0,8 или 1,0
для рабочих пар высокочастотных четверок, 32
для вспомогательных пар (четверок). 70
Коэффициент затухания, пересчитанный на длину 1000 м, и температуру 20°С,
дБ, не более:

для рабочих пар высокочастотных четверок, 150 2,1
для вспомогательных пар (четверок). 0,8 1,2
Переходное затухание на ближнем конце, пересчитанное на длину 1000 м,
дБ, не менее:

между парами высокочастотных четверок; В диапазоне до 150
100 % 58
90 %   61
между вспомогательными парами:
100 %   55
90 %   57
Емкостные связи и емкостная асимметрия жил высокочаст четверок,пФ/км 0,8 или 1,0
более:
К 1 95
К 2,3 825
Е 1,2 825
Испытательное напряжение в течение 1 мин, В
- между жилами высокочастотных четверок
- между жилами вспомогательных пар (четверок)
- между жилами высокочастотных четверок и вспомогательных пар (четверок)
- между жилами высокочастотных четверок и вспомогательных пар (четверок),
соединенных вместе и экраном (алюминиевой оболочкой)
0,05 2500
1000
1000

4000
Коэффициент затухания при 20 °С, дБ/км, не более
- для рабочих пар высокочастотных четверок
- для вспомогательных пар (четверок)
150
0,8
2,1
1,2
Сопротивление изоляции подушки между экраном й броней и наружного шланга
между экраном (алюминиевой оболочкой, броней) и водой при 20 °С, МОм/км,
не менее
Постоянный ток 10
Идеальный коэффициент защитного действия при продольной ЭЦС от 30 до 250
В/км, не более:
- для кабеля марки МКПВБЭпП
- для кабеля марки МКПВБЭпБбШп
- для кабеля марки МКПВБАШп
- для кабеля марки МКПВБАБпШп
0,05 0,99
0,95
0,7
0,3
