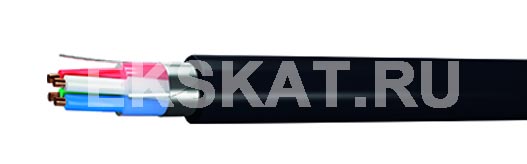

ЗКАШпз

ЗКАШпз
Кабели связи высокочастотные одночетверочные с полиэтиленовой изоляцией

Элементы конструкции:

ЖИЛА – медная мягкая проволока диаметром 1,2 мм.
ИЗОЛЯЦИЯ – изоляционный ПЭ высокого давления (ПЭВД).
СЕРДЕЧНИК – звездная четверка, скрученная из четырех изолированных жил разного цвета вокруг корделя-заполнителя.
ПОЯСНАЯ ИЗОЛЯЦИЯв виде заполнения из композиции полиэтилена с бутилкаучуком. ЭКРАН: сварная или прессованная алюминиевая оболочка
ЗАЩИТНЫЕ ПОКРОВЫ накладываются поверх алюминиевой оболочки- слой битума и полиэтиленовый защитный шланг.


Область применения:

 Прокладка – в кабельной канализации, трубах, блоках, по мостам и в грунтах при отсутствии механических воздействий и опасности повреждения грызунами (ЗКП(м), ЗКАШп(м)), непосредственно в грунтах всех категорий при угрозе повреждения грызунами и отсутствии мерзлотных деформаций и химической агрессивности к стальной броне (ЗКПБ(м), ЗКАБп(м)), а также через горные, судоходные и сплавные реки, заболоченные участки и в грунтах с мерзлотными деформациями (ЗКАКпШп(м)). Допускается механизированная прокладка.

Для кабельных линий зоновой связи систем передачи К-60, используемых в диапазоне частот до 250 кГц при переменном напряжении дистанционного питания до 690 В переменного тока частотой 50 Гц.

Монтаж при температуре, не ниже °C: -10
Срок службы кабелей не менее, год: 20
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -40
Радиус изгиба кабелей, наружных диаметров: 20

Марка кабеля ЗКП(м)
ЗКПБ(м)
ЗКАШп(м)
ЗКАБп(м)
ЗКАКпШп(м) ЗКПз
ЗКПБз
Электрическое сопротивление жилпри 20 °С, Ом/км,
не более
15,95 15,95 15,95 15,95
Омическая асимметрия жил в рабочей паре,ОМ/км,
не более
0,21 0,21 0,21 0,21
Электрическое сопротивление изоляции жил,при 20
°С, Мом/км, не менее
30 000 30 000 30 000 30 000
Рабочая емкость,нФ/км 36,9±1,1 36,3±1,1 36,3±1,1 36,9±1,1
Переходное затухание на ближнем конце,в
диапазоне частот от 10 до 250 кГц, дБ/км, не менее
(100%/90%)
58,1/64,2 58,1/64,2 58,1/64,2 58,1/64,2
Защищенность на дальнем конце,в диапазоне частот
от 10 до 250 кГц, дБ/км, не менее (100%/90%)
66,7/71,8 66,7/71,8 66,7/71,8 66,7/71,8
