ТПпПЗБГ |

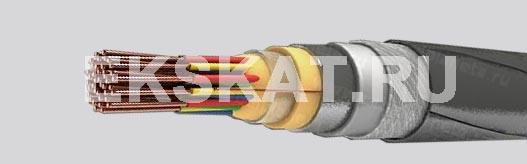

Элементы конструкции
- медные жилы,
- пленко-пористо-пленочная полиэтиленовая изоляция,
- заполнение свободного пространства сердечника гидрофобным заполнителем,
- поясная изоляция из полиэтилентерефталатных лент,
- слой гидрофобного заполнителя,
- экран из алюмополимерной ленты с медной луженой контактной проволокой,
- оболочка из ПЭ,
- подушка из лент крепированной бумаги или нетканого полотна,
- броня из двух стальных оцинкованных лент
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Кабели применяются для прокладки в коллекторах, тоннелях, шахтах и в условиях повышенной влажности.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.
При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Не допускается подача внутрь сердечника или нанесение на наружную поверхность кабеля веществ, вредно воздействующих на его изоляцию и оболочку.
| Число пар и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ТПпПЗБГ | ||
| 10x2x0,4 | 291 | 13,4 |
| 20x2x0,4 | 374 | 15,6 |
| 30x2x0,4 | 435 | 16,7 |
| 50x2x0,4 | 535 | 19,1 |
| 100x2x0,4 | 973 | 23,5 |
| 150x2x0,4 | 1294 | 29,8 |
| 200x2x0,4 | 1520 | 32,5 |
| 300x2x0,4 | 2018 | 37,9 |
| 10x2x0,5 | 331 | 14,5 |
| 20x2x0,5 | 440 | 17,8 |
| 30x2x0,5 | 526 | 19,1 |
| 50x2x0,5 | 714 | 22,4 |
| 100x2x0,5 | 1301 | 29,8 |
| 150x2x0,5 | 1729 | 35,8 |
| 200x2x0,5 | 2081 | 39,1 |
| 300x2x0,5 | 2876 | 45,7 |
| 10x2x0,64 | 384 | 18,1 |
| 20x2x0,64 | 566 | 21,0 |
| 30x2x0,64 | 709 | 23,4 |
| 50x2x0,64 | 1151 | 29,6 |
| 100x2x0,64 | 1813 | 37,5 |
| 150x2x0,64 | 2470 | 43,8 |
| 200x2x0,64 | 3067 | 48,2 |
| 300x2x0,64 | 4849 | 59,5 |
| 10x2x0,7 | 429 | 17,8 |
| 20x2x0,7 | 619 | 22,3 |
| 30x2x0,7 | 938 | 24,5 |
| 50x2x0,7 | 1277 | 31,4 |
| 100x2x0,7 | 2026 | 40,5 |
