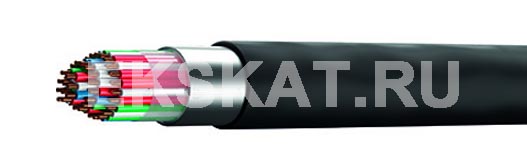

ТПВнг-LS |
Элементы конструкции:
ТОКОПРОВОДЯЩИЕ ЖИЛЫ – однопроволочные из медной мягкой проволоки.
ИЗОЛЯЦИЯ – из полиэтилена.
ПАРЫ – скручены из изолированных жил разного цвета.
ЭЛЕМЕНТАРНЫЕ ПУЧКИ – скручены из пар, расцвеченные скрепляющей нитью.
СЕРДЕЧНИК – скручен из элементарных пучков.
ПОЯСНАЯ ИЗОЛЯЦИЯ – пленка полиэтилентерефталатная, проложенная спирально. Допускается продольное наложение полиэтилентерефталатной пленки. В кабелях на напряжение до 200В постоянного тока накладывают поясную изоляцию не менее чем из одной ленты, а на напряжение до 315В – не менее чем из двух лент.
ЭКРАН – фольга алюминиевая мягкая, проложенная спирально с перекрытием. Под экраном продольно проложена медная луженая проволока.
ОБОЛОЧКА – из поливинилхлоридного пластиката пониженной пожароопасности.
Область применения:
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145В переменного тока частотой 50Гц или напряжением до 315 и 200В постоянного тока соответственно, для прокладки по внутренним стенам зданий, включая высотные здания многофункционального назначения, или внутри помещений при поставках на внутренний рынок и на экспорт, в том числе для эксплуатации в системах АС, вне гермозоны, классов 3 и 4 по классификации ОПБ 88/97 (ПНАЭ Г-01-011). Кабели марки ТПВнг-LS изготавливают в климатическом исполнении В, категории размещения 4 по ГОСТ 15150-69.
Технические характеристики
Технические характеристики |
Частота тока, |
10(20-105) |
10(20-105) |
10(20-51) |
Электрическое сопротивление |
Постоянный ток |
139 ± 9 |
90 (+5,9 -6,0) |
55 ± 3 |
Электрическое сопротивление изоляции |
6500 |
|||
Испытательное напряжение в течение |
0,05 |
1000 |
||
Рабочая емкость, пересчитанная на 1км |
0,8 или 1,0 |
45 ± 5 |
Число пар и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
ТПВнг-LS | ||
10x2x0,4 | 106 | 10,9 |
20x2x0,4 | 156 | 13,1 |
30x2x0,4 | 195 | 15,5 |
50x2x0,4 | 306 | 18,9 |
100x2x0,4 | 556 | 24,3 |
10x2x0,5 | 134 | 12,3 |
20x2x0,5 | 201 | 15,7 |
30x2x0,5 | 288 | 17,8 |
50x2x0,5 | 414 | 22,2 |
100x2x0,5 | 771 | 29,4 |
10x2x0,64 | 176 | 13,9 |
20x2x0,64 | 310 | 17,9 |
30x2x0,64 | 407 | 20,5 |
50x2x0,64 | 672 | 26,5 |
100x2x0,64 | 1238 | 35,2 |
